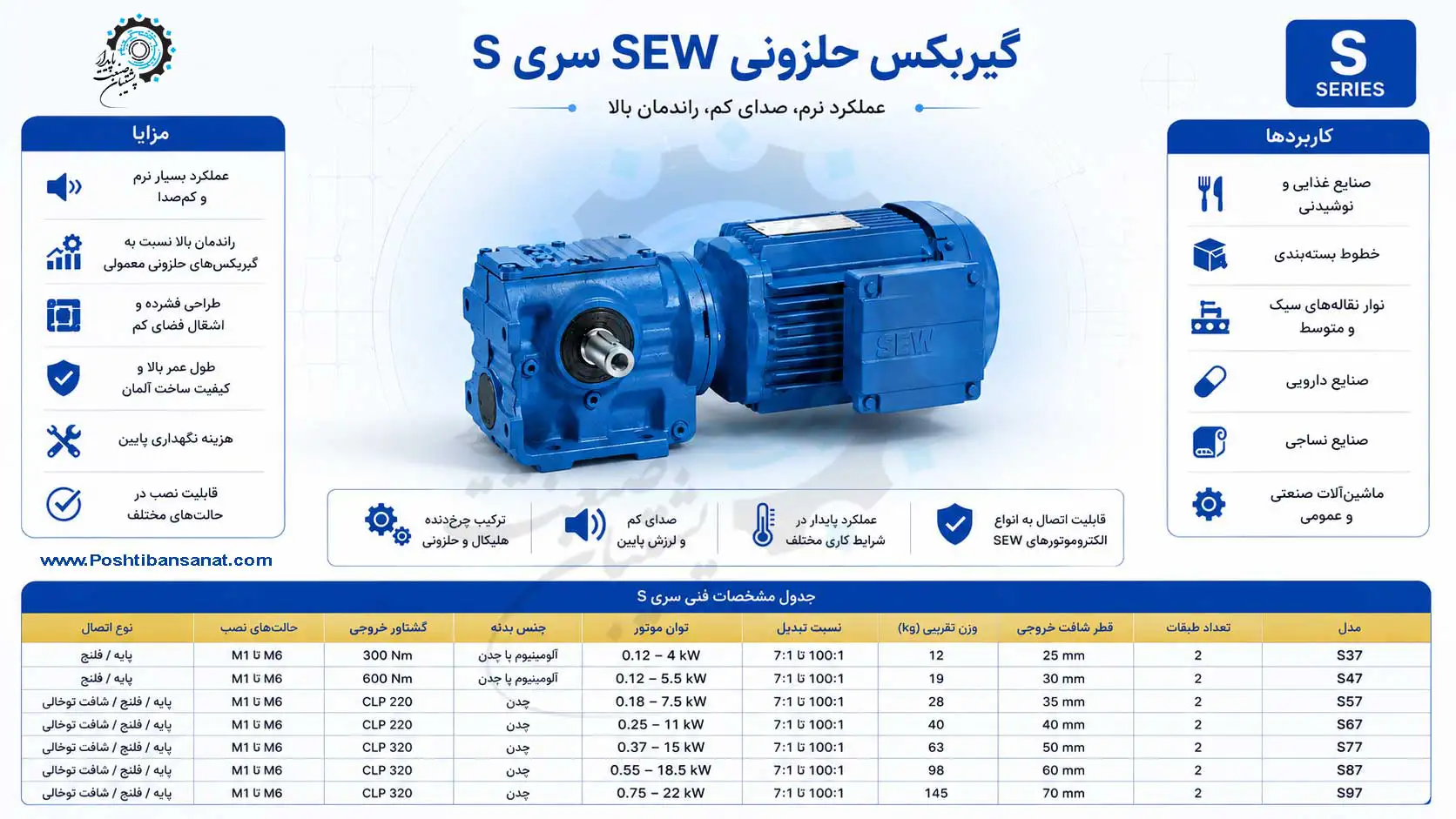

گیربکس حلزونی SEW

مزایای گیربکس حلزونی SEW

یکی از مهم‌ترین مزیت‌های سری S، راندمان بالاتر نسبت به گیربکس‌های حلزونی معمولی است. وجود مرحله هلیکال باعث می‌شود اتلاف انرژی کاهش یافته و انتقال توان با بازده بیشتری انجام شود.

از دیگر مزایای این خانواده می‌توان به موارد زیر اشاره کرد:

• عملکرد بسیار نرم و کم‌صدا
• لرزش پایین در زمان کارکرد
• طراحی فشرده و اشغال فضای کم
• قابلیت نصب در حالت‌های مختلف
• امکان اتصال مستقیم به الکتروموتورهای SEW
• هزینه نگهداری پایین
• طول عمر بالا
• کیفیت ساخت مطابق استانداردهای آلمان
• قابلیت استفاده در کارکردهای مداوم (Duty S1)

کاربردهای گیربکس سری S

به دلیل حرکت یکنواخت و صدای کم، گیربکس‌های سری S در بسیاری از صنایع مورد استفاده قرار می‌گیرند، از جمله:

• صنایع غذایی و نوشیدنی
• خطوط بسته‌بندی
• صنایع دارویی
• نوار نقاله‌های سبک و متوسط
• صنایع نساجی
• تجهیزات انتقال مواد
• دستگاه‌های میکسر
• صنایع چوب
• صنایع چاپ
• تجهیزات انبارهای مکانیزه
• خطوط مونتاژ
• ماشین‌آلات کشاورزی
• صنایع بازیافت
• سیستم‌های انتقال پیوسته

تفاوت گیربکس سری S با سایر خانواده‌های SEW

در مقایسه با سری R، گیربکس سری S دور خروجی پایین‌تر و حرکت نرم‌تری ارائه می‌دهد و برای کاربردهایی که کاهش سرعت زیاد و صدای کم اهمیت دارد، انتخاب مناسب‌تری است.در مقایسه با سری F، سری S ابعاد جمع‌ و جورتری دارد و در فضاهای محدود عملکرد بهتری ارائه می‌دهد، هرچند راندمان سری F معمولاً بالاتر است.

همچنین در مقایسه با سری K، گیربکس سری S فاقد انتقال قدرت با زاویه ۹۰ درجه است و بیشتر برای کاربردهای هم‌محور یا موازی با نیاز به کاهش سرعت بالا استفاده می‌شود، در حالی که سری K برای انتقال نیرو در زاویه قائم طراحی شده است.

مدل‌های خانواده گیربکس حلزونی SEW

این خانواده در چهار تیپ اصلی تولید می‌شود:

• S: گیربکس حلزونی پایه
• SA: گیربکس با شافت توخالی
• SF: گیربکس فلنج‌دار
• SH: گیربکس شافت توخالی فلنج‌دار

هر یک از این مدل‌ها در اندازه‌ها، نسبت‌های تبدیل و گشتاورهای مختلف عرضه می‌شوند تا پاسخگوی نیاز صنایع گوناگون باشند.

مشخصات فنی گیربکس سری S

گیربکس‌های حلزونی SEW سری S به گونه‌ای طراحی شده‌اند که علاوه بر ابعاد فشرده، قابلیت انتقال گشتاور بالا و عملکردی آرام را در شرایط کاری مختلف ارائه دهند. این خانواده با استفاده از ترکیب چرخ‌دنده هلیکال و حلزونی، راندمانی بالاتر از گیربکس‌های حلزونی معمولی داشته و در کاربردهای مداوم صنعتی عملکردی قابل اعتماد از خود نشان می‌دهد.

بسته به سایز گیربکس، نسبت تبدیل، نوع موتور و شرایط نصب، مشخصات فنی این خانواده متفاوت است؛ اما به‌طور کلی گیربکس‌های سری S قابلیت کار با الکتروموتورهای استاندارد IEC و موتورهای اختصاصی SEW-Eurodrive را داشته و در طیف وسیعی از توان و گشتاور تولید می‌شوند.

محدوده توان

گیربکس‌های سری S معمولاً با الکتروموتورهایی در بازه ۰٫۱۲ تا ۲۰۰ کیلووات عرضه می‌شوند و بسته به نوع کاربرد، امکان استفاده از موتورهای دو سرعته، ترمزدار، اینورتر دیوتی و سرووموتور نیز وجود دارد.این گستردگی باعث شده است که سری S در تجهیزات سبک، نیمه‌سنگین و حتی برخی کاربردهای سنگین نیز مورد استفاده قرار گیرد.

محدوده گشتاور

یکی از ویژگی‌های مهم گیربکس‌های حلزونی SEW، توانایی انتقال گشتاور بالا نسبت به ابعاد فیزیکی آن‌ها است. این خانواده بسته به سایز گیربکس، قادر به انتقال چند ده تا چند هزار نیوتن‌متر گشتاور بوده و برای بسیاری از سیستم‌های انتقال مواد، نوار نقاله‌ها، تجهیزات بسته‌بندی و ماشین‌آلات صنعتی مناسب است.

نسبت تبدیل

سری S دارای تنوع بسیار بالایی در نسبت تبدیل است و امکان دستیابی به سرعت‌های خروجی مختلف را فراهم می‌کند. همچنین در صورت استفاده از گیربکس‌های مرکب (Compound Gear Units)، دستیابی به نسبت‌های تبدیل بسیار بالا نیز امکان‌پذیر است.این ویژگی باعث می‌شود بتوان دور خروجی را دقیقاً متناسب با نیاز دستگاه تنظیم کرد.

راندمان

برخلاف گیربکس‌های حلزونی معمولی که به دلیل اصطکاک زیاد راندمان پایین‌تری دارند، وجود مرحله هلیکال در سری S باعث افزایش راندمان شده است. مزایای این طراحی عبارت‌اند از:

• کاهش اتلاف انرژی
• کاهش تولید حرارت
• مصرف برق کمتر
• عملکرد روان‌تر
• افزایش طول عمر روغن
• استهلاک کمتر چرخ‌دنده‌ها

جنس بدنه

بسته به سایز گیربکس، بدنه سری S از آلومینیوم یا چدن خاکستری با استحکام بالا ساخته می‌شود. ویژگی‌های بدنه عبارت‌اند از:

• مقاومت بالا در برابر لرزش
• دفع مناسب حرارت
• مقاومت در برابر خوردگی (با پوشش رنگ صنعتی SEW)
• استحکام مناسب در محیط‌های صنعتی

جنس چرخ‌دنده‌ها

چرخ‌دنده‌های هلیکال و حلزونی این خانواده از فولاد آلیاژی با عملیات حرارتی دقیق تولید می‌شوند. دندانه‌ها سنگ‌زنی شده‌اند تا انتقال قدرت با حداقل صدا و بیشترین دقت انجام شود.مزایای این ساختار:

• افزایش عمر مفید
• کاهش سایش
• انتقال نرم گشتاور
• کاهش نویز

تیپ‌های نصب

سری S در چهار تیپ اصلی عرضه می‌شود که هرکدام برای شرایط نصب خاصی طراحی شده‌اند.

•  Sمدل پایه با شافت خروجی توپر که برای نصب روی پایه مناسب است.
•  SAمدل شافت توخالی که اتصال مستقیم به محور دستگاه را امکان‌پذیر می‌کند و فضای نصب را کاهش می‌دهد.
•  SFنسخه فلنج‌دار که برای نصب مستقیم روی تجهیزات صنعتی و ماشین‌آلات کاربرد دارد.
•  SHمدل فلنج‌دار با شافت توخالی که ترکیبی از مزایای نصب فلنجی و اتصال مستقیم به محور را ارائه می‌دهد.

الکتروموتورهای قابل اتصال گیربکس‌های حلزونی sew

سری S قابلیت کوپل شدن با انواع موتورهای SEW را دارند، از جمله:

• موتورهای استاندارد AC
• موتورهای IE3 و IE4 با راندمان بالا
• موتورهای ترمزدار
• موتورهای اینورتر دیوتی
• سرووموتورها
• موتورهای ضد انفجار (ATEX)
• موتورهای استیل برای صنایع غذایی

این تنوع باعث می‌شود بتوان گیربکس را متناسب با شرایط کاری و استانداردهای هر صنعت انتخاب کرد.

تجهیزات و آپشن‌های قابل سفارش گیربکس حلزونی sew

گیربکس‌های سری S با امکانات متنوعی قابل سفارش هستند، از جمله:

• فلنج‌های مختلف
• بازوی گشتاور (Torque Arm)
• شافت توپر یا توخالی
• بک‌استاپ (Backstop)
• انکودرترمز الکترومغناطیسی
• سنسور دما
• آب‌بندهای ویژه برای محیط‌های مرطوب یا آلوده
• پوشش‌های مقاوم در برابر خوردگی

راهنمای انتخاب گیربکس حلزونی SEW

انتخاب صحیح گیربکس حلزونی SEW تأثیر مستقیمی بر راندمان، طول عمر تجهیزات و کاهش هزینه‌های تعمیر و نگهداری دارد. پیش از انتخاب مدل مناسب، لازم است پارامترهایی مانند توان موتور، گشتاور مورد نیاز، سرعت خروجی، نحوه نصب، نوع بار، شرایط محیطی و سیکل کاری دستگاه بررسی شود.

در کاربردهایی که بار به‌صورت یکنواخت و مداوم به گیربکس وارد می‌شود، انتخاب مدل بر اساس گشتاور نامی معمولاً کافی است. اما در تجهیزاتی که با شوک‌های مکانیکی، تغییرات ناگهانی بار یا استارت و استاپ‌های مکرر مواجه هستند، باید ضریب سرویس (Service Factor) نیز در نظر گرفته شود تا گیربکس با اطمینان بیشتری کار کند.

همچنین اگر فضای نصب محدود باشد، مدل‌های SA یا SH با شافت توخالی می‌توانند انتخاب مناسب‌تری باشند؛ در حالی که برای نصب مستقیم روی ماشین‌آلات، مدل‌های SF و SH با فلنج بهترین گزینه محسوب می‌شوند.

نکات مهم هنگام نصب گیربکس حلزونی sew

عملکرد صحیح گیربکس تا حد زیادی به نصب اصولی آن بستگی دارد. هرگونه ناهماهنگی در هم‌ راستایی محور، انتخاب نادرست پایه یا استفاده از روغن نامناسب می‌تواند باعث افزایش لرزش، کاهش راندمان و استهلاک زودرس قطعات شود.

• در زمان نصب رعایت موارد زیر توصیه می‌شود:
• بررسی هم‌ محوری دقیق شافت‌ها
• استفاده از پیچ و مهره‌های استاندارد با گشتاور مناسب
• انتخاب وضعیت نصب مطابق کاتالوگ SEW
• کنترل میزان روغن قبل از راه‌اندازی
• جلوگیری از اعمال بار شعاعی یا محوری بیش از حد
• بررسی آزاد بودن مسیر تهویه گیربکس
• انجام تست بدون بار قبل از بهره‌برداری کامل

سرویس و نگهداری گیربکس حلزونی SEW

یکی از مهم‌ترین مزایای گیربکس‌های SEW، نیاز کم به تعمیرات در صورت نگهداری صحیح است. بازرسی دوره‌ای و تعویض به‌موقع روانکار، نقش مهمی در افزایش طول عمر چرخ‌دنده‌ها، یاتاقان‌ها و آب‌بندها دارد.

برنامه سرویس دوره‌ای معمولاً شامل موارد زیر است:

• کنترل سطح و کیفیت روغن
• بررسی نشتی از کاسه‌نمدها
• بازدید وضعیت بلبرینگ‌ها
• کنترل دمای عملکرد گیربکس
• بررسی صدای غیرعادی
• کنترل میزان لرزش
• تمیز کردن سطح خارجی و منافذ تهویه

در محیط‌های دارای گردوغبار، رطوبت یا مواد شیمیایی، فواصل سرویس باید کوتاه‌تر در نظر گرفته شود.

روغن مناسب گیربکس سری S

انتخاب روانکار مناسب یکی از مهم‌ترین عوامل در عملکرد مطلوب گیربکس است. نوع روغن باید بر اساس سایز گیربکس، شرایط کاری، وضعیت نصب و دمای محیط انتخاب شود. روغن مناسب باید ویژگی‌های زیر را داشته باشد:

• مقاومت بالا در برابر اکسیداسیون
• پایداری حرارتی مناسب
• خاصیت ضدسایش (EP)
• جلوگیری از ایجاد کف
• محافظت در برابر زنگ‌زدگی و خوردگی
• حفظ ویسکوزیته در دماهای مختلف

همیشه توصیه می‌شود از روانکارهای مورد تأیید SEW-Eurodrive استفاده شود و زمان تعویض روغن مطابق دستورالعمل کاتالوگ رعایت گردد.

خرابی‌های رایج و روش‌های عیب‌یابی گیربکس حلزونی

اگرچه گیربکس‌های سری S از دوام بالایی برخوردار هستند، اما استفاده نادرست یا عدم سرویس منظم می‌تواند باعث بروز برخی مشکلات شود.

رایج‌ترین موارد عبارت‌اند از:

افزایش صدای گیربکس

به دلیل کمبود روغن یا فرسودگی بلبرینگ‌هاافزایش دمای غیرعادی بر اثر اضافه‌بار یا روانکاری نامناسب

نشتی روغن از کاسه‌نمدها یا درپوش‌ها

لرزش بیش از حد ناشی از هم‌راستا نبودن محور یا نصب غیراصولی

کاهش راندمان به دلیل فرسودگی چرخ‌دنده‌ها

ایجاد ضربه در زمان راه‌اندازی بر اثر انتخاب نادرست نسبت تبدیل

بازرسی دوره‌ای و رفع سریع این موارد از بروز خرابی‌های پرهزینه جلوگیری می‌کند.

نکات مهم هنگام خرید گیربکس حلزونی SEW

برای انتخاب یک گیربکس مناسب، تنها توجه به توان موتور کافی نیست. هنگام خرید بهتر است موارد زیر بررسی شود:

• مدل گیربکس (S، SA، SF یا SH)
• نسبت تبدیل مورد نیاز
• گشتاور خروجی
• دور خروجی
• نوع شافت خروجی
• نوع نصب
• کلاس راندمان موتور
• شرایط محیطی محل نصب
• اصالت کالا و پلاک مشخصات
• دسترسی به خدمات پس از فروش و قطعات یدکی

گیربکس حلزونی SEW سری S با بهره‌گیری از ترکیب چرخ‌دنده‌های هلیکال و حلزونی، راهکاری مناسب برای کاربردهایی است که به حرکت نرم، صدای کم و ابعاد فشرده نیاز دارند.

این خانواده با مدل‌های S، SA، SF و SH، امکان انتخاب متناسب با انواع شرایط نصب و نیازهای صنعتی را فراهم می‌کند.

استفاده از مواد اولیه باکیفیت، طراحی مهندسی دقیق و قابلیت کوپل شدن با طیف گسترده‌ای از الکتروموتورهای SEW باعث شده است این سری در صنایع غذایی، بسته‌بندی، انتقال مواد، نساجی، چوب، داروسازی و بسیاری از خطوط تولید، عملکردی مطمئن و طولانی‌مدت داشته باشد.

مقایسه گیربکس حلزونی SEW با سایر گیربکس‌های صنعتی

انتخاب گیربکس مناسب تنها به میزان گشتاور یا توان موتور محدود نمی‌شود. نوع انتقال قدرت، راندمان، شرایط نصب، میزان صدا، فضای در دسترس و هزینه‌های نگهداری نیز از عوامل مهم در انتخاب هستند. گیربکس حلزونی SEW سری S به دلیل طراحی هلیکال-حلزونی، جایگاه ویژه‌ای در میان خانواده‌های مختلف گیربکس‌های SEW دارد و در بسیاری از کاربردها گزینه‌ای متعادل بین راندمان، قیمت و ابعاد محسوب می‌شود.

مقایسه گیربکس سری S با گیربکس هلیکال سری R

گیربکس سری R از چرخ‌دنده‌های هلیکال استفاده می‌کند و به دلیل راندمان بسیار بالا، برای انتقال توان در کاربردهای سنگین مناسب است. در مقابل، سری S با ترکیب چرخ‌دنده هلیکال و حلزونی، حرکت نرم‌تر، صدای کمتر و ابعاد فشرده‌تری ارائه می‌دهد.اگر اولویت اصلی راندمان و انتقال گشتاور باشد، سری R انتخاب مناسب‌تری است؛ اما اگر کاهش صدا، محدودیت فضای نصب و عملکرد نرم اهمیت بیشتری داشته باشد، سری S گزینه بهتری خواهد بود.

مقایسه گیربکس سری S با گیربکس شافت موازی سری F

گیربکس F برای سیستم‌های انتقال مواد، نوار نقاله‌ها و خطوط تولیدی که به راندمان بالا و ابعاد باریک نیاز دارند، طراحی شده است. این خانواده معمولاً گشتاور بیشتری نسبت به سری S در ابعاد مشابه تولید می‌کند.در مقابل، سری S به دلیل ساختار هلیکال-حلزونی، صدای کمتر و حرکت یکنواخت‌تری دارد و در تجهیزاتی که عملکرد آرام و کاهش لرزش اهمیت دارد، انتخاب مناسب‌تری است.

مقایسه گیربکس سری S با گیربکس کرانویل سری K

گیربکس K دارای خروجی ۹۰ درجه بوده و برای انتقال قدرت در فضاهایی که تغییر جهت محور ضروری است، استفاده می‌شود. این خانواده علاوه بر راندمان بالا، قابلیت انتقال گشتاورهای سنگین را نیز دارد.در مقابل، سری S برای کاربردهایی طراحی شده است که نیازی به خروجی زاویه‌دار ندارند و هدف اصلی، دستیابی به حرکت نرم، کاهش صدا و نصب در فضای محدود است.

مقایسه گیربکس سری S با گیربکس حلزونی معمولی

مهم‌ترین تفاوت سری S با گیربکس‌های حلزونی متداول، وجود مرحله هلیکال در ابتدای سیستم انتقال قدرت است. این ویژگی باعث افزایش راندمان، کاهش تولید حرارت و افزایش طول عمر قطعات می‌شود.به همین دلیل، در بسیاری از خطوط تولید صنعتی که دستگاه‌ها به‌صورت مداوم کار می‌کنند، گیربکس سری S جایگزین مناسبی برای گیربکس‌های حلزونی معمولی محسوب می‌شود.

چرا گیربکس سری S انتخاب مناسبی است؟

اگر پروژه شما به گیربکسی نیاز دارد که علاوه بر عملکرد نرم و صدای کم، از کیفیت ساخت بالا، ابعاد مناسب و هزینه نگهداری پایین برخوردار باشد، سری S یکی از بهترین گزینه‌های SEW محسوب می‌شود. این خانواده با تنوع مدل‌های S، SA، SF و SH، قابلیت پاسخگویی به نیاز طیف گسترده‌ای از صنایع را دارد و به همین دلیل یکی از پرفروش‌ترین گیربکس‌های هلیکال-حلزونی در بازار جهانی به شمار می‌رود.

سوالات متداول (FAQ)

1. گیربکس حلزونی SEW سری S چیست؟

گیربکس سری S از ترکیب چرخ‌دنده‌های هلیکال و حلزونی تشکیل شده و نسبت به گیربکس‌های حلزونی معمولی راندمان بالاتر، صدای کمتر و طول عمر بیشتری دارد.

2. تفاوت گیربکس سری S با گیربکس حلزونی معمولی چیست؟

وجود یک مرحله هلیکال قبل از مجموعه حلزونی باعث کاهش اصطکاک، افزایش راندمان و بهبود عملکرد در کارکردهای مداوم می‌شود.

3. تفاوت گیربکس سری S با سری R چیست؟

سری R کاملاً هلیکال و دارای راندمان بالاتری است، در حالی که سری S برای کاربردهایی که حرکت نرم، صدای کم و کاهش سرعت بیشتر اهمیت دارد، انتخاب مناسب‌تری محسوب می‌شود.

4. تفاوت مدل‌های S، SA، SF و SH چیست؟

این مدل‌ها از نظر نوع نصب، شافت خروجی و نحوه اتصال با یکدیگر تفاوت دارند و برای شرایط مختلف نصب طراحی شده‌اند.

5. گیربکس سری S در چه صنایعی کاربرد دارد؟

این گیربکس در صنایع غذایی، بسته‌بندی، داروسازی، انتقال مواد، نساجی، چوب، چاپ، بازیافت، خطوط مونتاژ و بسیاری از ماشین‌آلات صنعتی استفاده می‌شود.

6. چه روغنی برای گیربکس سری S مناسب است؟

بسته به سایز گیربکس و شرایط کاری، معمولاً روغن‌های صنعتی CLP 220 یا CLP 320 مطابق توصیه SEW استفاده می‌شوند.

7. چه عواملی بر قیمت گیربکس سری S تأثیر می‌گذارند؟

سایز گیربکس، نسبت تبدیل، گشتاور خروجی، نوع نصب، توان موتور، تجهیزات جانبی و برند الکتروموتور از مهم‌ترین عوامل مؤثر بر قیمت هستند.

8. هنگام خرید گیربکس حلزونی SEW باید به چه نکاتی توجه کرد؟

تعیین صحیح توان موتور، گشتاور، دور خروجی، نسبت تبدیل، نوع نصب، شرایط محیطی و اصالت محصول، مهم‌ترین نکاتی هستند که باید قبل از خرید بررسی شوند.
