گیربکس کرانویل SEW

مزایای گیربکس کرانویل SEW

گیربکس‌های سری K نسبت به بسیاری از گیربکس‌های زاویه‌دار موجود در بازار، مزایای قابل‌توجهی دارند که مهم‌ترین آن‌ها عبارت‌اند از:

• راندمان بالا و کاهش مصرف انرژی
• تغییر جهت انتقال قدرت با زاویه ۹۰ درجه
• تحمل گشتاورهای بالا
• صدای کم و عملکرد نرم
• مناسب برای کارکرد مداوم و شیفت‌های طولانی
• تنوع زیاد در نسبت تبدیل
• قابلیت نصب به‌صورت پایه‌دار، فلنج‌دار و شافت‌دار
• امکان کوپل مستقیم با انواع الکتروموتور SEW
• هزینه نگهداری پایین
• طول عمر بالا به دلیل کیفیت ساخت ممتاز

چرا گیربکس کرانویل SEW انتخاب مناسبی است؟

در بسیاری از پروژه‌های صنعتی، محدودیت فضا یا نحوه قرارگیری تجهیزات باعث می‌شود استفاده از گیربکس‌های هلیکال معمولی امکان‌پذیر نباشد. در چنین شرایطی، گیربکس کرانویل SEW با تغییر جهت انتقال نیرو و حفظ راندمان بالا، بهترین گزینه محسوب می‌شود. به همین دلیل این خانواده در نوار نقاله‌ها، بالابرها، تجهیزات انتقال مواد، خطوط مونتاژ، صنایع غذایی، میکسرها و ماشین‌آلات سنگین به‌طور گسترده مورد استفاده قرار می‌گیرد.

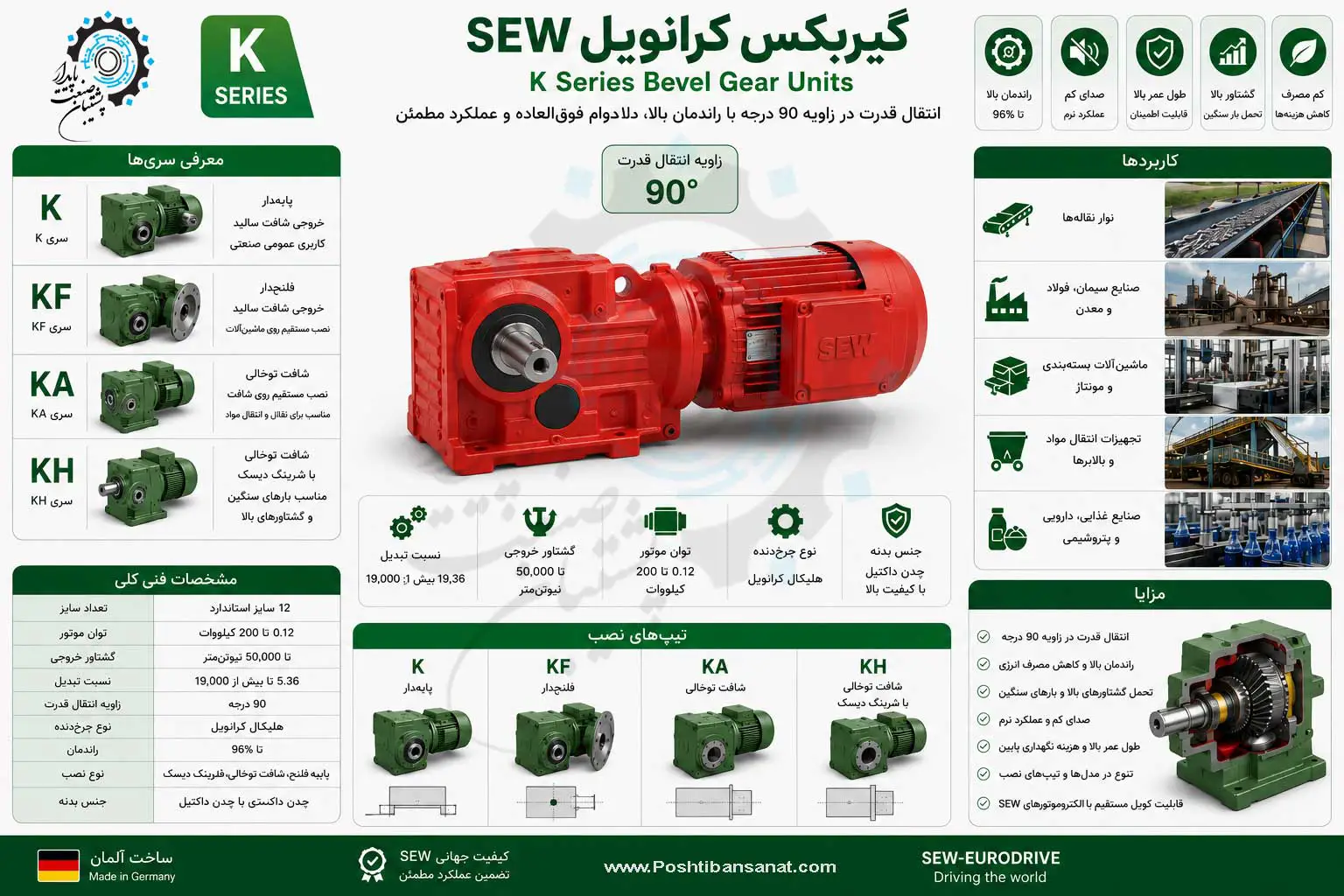

معرفی سری‌های گیربکس کرانویل SEW

شرکت SEW-EURODRIVE خانواده گیربکس‌های کرانویل را با چندین تیپ نصب مختلف تولید می‌کند تا بتوان از آن‌ها در شرایط کاری و ماشین‌آلات گوناگون استفاده کرد. اگرچه تمامی این مدل‌ها از یک ساختار داخلی مشابه شامل چرخ‌دنده‌های هلیکال و کرانویل بهره می‌برند، اما تفاوت آن‌ها در نوع نصب، نحوه اتصال به دستگاه و کاربرد نهایی است.
مهم‌ترین سری‌های این خانواده شامل K، KF، KA و KH هستند.

گیربکس کرانویل سری K

سری K مدل پایه‌دار خانواده کرانویل SEW است و یکی از پرکاربردترین گیربکس‌های زاویه‌دار در صنایع مختلف به شمار می‌رود. این مدل به دلیل استحکام بالا، قابلیت تحمل بارهای سنگین و راندمان مناسب، در خطوط انتقال مواد، نوار نقاله‌ها، صنایع فولاد، سیمان، معادن، صنایع غذایی و بسیاری از ماشین‌آلات صنعتی مورد استفاده قرار می‌گیرد.

ویژگی‌های سری K:

• طراحی زاویه‌دار ۹۰ درجه
• نصب پایه‌دار
• راندمان بالا
• تحمل گشتاورهای سنگین
• مناسب برای کارکرد مداوم
• قابلیت کوپل با انواع الکتروموتور

گیربکس کرانویل سری KF

سری KF از نظر ساختار داخلی مشابه سری K است، اما به فلنج خروجی مجهز شده و برای نصب مستقیم روی تجهیزات صنعتی طراحی شده است. استفاده از فلنج باعث افزایش استحکام اتصال، کاهش فضای مورد نیاز و ساده‌تر شدن فرآیند نصب می‌شود.

کاربردهای سری KF:

• خطوط بسته‌بندی
• ماشین‌آلات اتوماتیک
• تجهیزات انتقال مواد
• صنایع دارویی
• صنایع غذایی
• تجهیزات مونتاژ

گیربکس کرانویل سری KA

سری KA دارای شافت توخالی (Hollow Shaft) است و برای تجهیزاتی طراحی شده که گیربکس باید مستقیماً روی شافت دستگاه نصب شود. این طراحی باعث حذف کوپلینگ، کاهش قطعات واسط و افزایش دقت انتقال قدرت می‌شود.

مزایای سری KA:

•  نصب مستقیم روی شافت
• اشغال فضای کمتر
• کاهش هزینه نصب
• انتقال گشتاور بالا
• مناسب برای نوار نقاله‌ها و تجهیزات انتقال مواد

گیربکس کرانویل سری KH

سری KH نسخه شافت توخالی همراه با دیسک جمع‌کننده (Shrink Disc) است. این سیستم اتصال، انتقال گشتاور بسیار بالایی را بدون نیاز به خار فراهم کرده و در کاربردهای سنگین که احتمال لغزش یا ضربه وجود دارد، عملکرد بسیار مطمئنی ارائه می‌دهد.

کاربردهای سری KH:

• صنایع فولاد
• معادن
• صنایع سیمان
• تجهیزات انتقال مواد سنگین
• ماشین‌آلات با بارهای ضربه‌ای

مقایسه سری‌های K، KF، KA و KH

کاربردهای گیربکس کرانویل SEW

در انتخاب یک گیربکس صنعتی، آشنایی با حوزه‌های کاربرد آن اهمیت زیادی دارد. گیربکس کرانویل SEW به دلیل طراحی زاویه‌دار، راندمان بالا و قابلیت تحمل گشتاورهای سنگین، در طیف وسیعی از صنایع مورد استفاده قرار می‌گیرد. این خانواده از گیربکس‌ها برای محیط‌هایی طراحی شده‌اند که علاوه بر کاهش دور و افزایش گشتاور، تغییر جهت انتقال نیرو نیز ضروری است.

صنایع انتقال مواد و نوار نقاله

یکی از رایج‌ترین کاربردهای گیربکس کرانویل SEW در سیستم‌های انتقال مواد است. نوار نقاله‌های معادن، کارخانه‌های سیمان، صنایع فولاد و خطوط تولید به گیربکسی نیاز دارند که بتواند به‌صورت مداوم، بارهای سنگین را با کمترین لرزش و بیشترین راندمان جابه‌جا کند. سری K به دلیل استحکام بالا و طراحی زاویه ۹۰ درجه، انتخابی ایده‌آل برای این تجهیزات محسوب می‌شود.

صنایع فولاد و معدن

در صنایع فولاد و معادن، تجهیزات معمولاً تحت بارهای شدید، شوک‌های مکانیکی و شرایط سخت محیطی فعالیت می‌کنند. گیربکس‌های کرانویل SEW با بدنه مستحکم، چرخ‌دنده‌های سخت‌کاری‌شده و قابلیت انتقال گشتاور بالا، عملکرد مطمئنی در این شرایط ارائه می‌دهند. به همین دلیل در تجهیزاتی مانند سنگ‌شکن‌ها، نوارهای انتقال سنگ، سیستم‌های بارگیری و تجهیزات فرآوری مواد معدنی کاربرد گسترده‌ای دارند.

صنایع غذایی و دارویی

در خطوط تولید صنایع غذایی و دارویی، حرکت یکنواخت، صدای کم و قابلیت اطمینان اهمیت بالایی دارد. گیربکس‌های کرانویل SEW با عملکرد نرم و راندمان بالا، در دستگاه‌های بسته‌بندی، میکسرها، خطوط انتقال بطری، تجهیزات شست‌وشو و ماشین‌آلات فرآوری مواد غذایی مورد استفاده قرار می‌گیرند. در صورت نیاز، امکان استفاده از نسخه‌های مناسب برای محیط‌های بهداشتی نیز وجود دارد.

صنایع بسته‌بندی و اتوماسیون

در ماشین‌آلات بسته‌بندی، چاپ و خطوط اتوماسیون، فضای نصب معمولاً محدود است و تغییر جهت انتقال نیرو اهمیت زیادی دارد. سری‌های KF و KA به دلیل تنوع در نوع نصب و ابعاد فشرده، گزینه‌ای مناسب برای این تجهیزات هستند و امکان نصب مستقیم روی ماشین‌آلات را فراهم می‌کنند.

مدل‌های گیربکس کرانویل SEW

خانواده K در سایزهای مختلف تولید می‌شود تا بتواند نیازهای گوناگون صنایع را پوشش دهد.

مشخصات فنی کلی گیربکس کرانویل SEW

انتخاب مناسب‌ترین مدل از خانواده K باید بر اساس توان موتور، گشتاور مورد نیاز، نوع نصب، فضای در دسترس، شرایط محیطی و نوع بار انجام شود. استفاده از مدل صحیح نه‌تنها باعث افزایش راندمان سیستم انتقال قدرت می‌شود، بلکه هزینه‌های نگهداری و توقف خط تولید را نیز کاهش خواهد داد.

نصب، سرویس و نگهداری گیربکس کرانویل SEW

گیربکس‌های کرانویل SEW به دلیل کیفیت ساخت بالا و استفاده از چرخ‌دنده‌های سنگ‌زنی‌شده، در صورت نصب صحیح و سرویس دوره‌ای می‌توانند سال‌ها بدون افت عملکرد کار کنند. با این حال، رعایت اصول نصب، روانکاری مناسب و بازدیدهای دوره‌ای نقش بسیار مهمی در افزایش طول عمر تجهیزات و کاهش هزینه‌های تعمیرات خواهد داشت.

نکات مهم هنگام نصب

پیش از نصب، باید از سالم بودن گیربکس، عدم وجود آسیب‌های ناشی از حمل‌ونقل و مطابقت مشخصات پلاک با نیاز پروژه اطمینان حاصل شود. همچنین محل نصب باید از استحکام کافی برخوردار باشد تا از ایجاد لرزش و انتقال تنش‌های اضافی به بدنه گیربکس جلوگیری شود.

در هنگام نصب، هم‌محوری صحیح بین گیربکس، الکتروموتور و تجهیز متصل اهمیت زیادی دارد. عدم هم‌محوری می‌تواند باعث افزایش فشار روی یاتاقان‌ها، ایجاد لرزش، افزایش دمای کارکرد و کاهش عمر مفید مجموعه انتقال قدرت شود.

در مدل‌های شافت توخالی مانند KA و KH نیز باید شافت دستگاه به‌طور کامل تمیز شده و با استفاده از روش‌های استاندارد نصب شود. استفاده از ابزار نامناسب یا وارد کردن ضربه مستقیم به شافت می‌تواند به بلبرینگ‌ها و قطعات داخلی آسیب برساند.

اهمیت روانکاری

روغن گیربکس علاوه بر کاهش اصطکاک، وظیفه خنک‌کاری، جلوگیری از خوردگی و افزایش عمر چرخ‌دنده‌ها را نیز بر عهده دارد. به همین دلیل باید از روانکار مناسب با ویسکوزیته توصیه‌شده توسط SEW استفاده شود.

در شرایطی مانند دمای محیط بالا، کارکرد مداوم یا محیط‌های آلوده، ممکن است نیاز به تعویض روغن در فواصل کوتاه‌تر باشد. بررسی سطح روغن و کنترل نشتی نیز باید به‌صورت دوره‌ای انجام شود تا از آسیب‌های احتمالی جلوگیری شود.

بازدیدهای دوره‌ای

بازرسی منظم گیربکس باعث می‌شود بسیاری از مشکلات قبل از تبدیل شدن به خرابی‌های جدی شناسایی شوند. در بازدیدهای دوره‌ای بهتر است موارد زیر بررسی شوند:

• سطح و کیفیت روغن گیربکس
• وجود هرگونه نشتی از کاسه‌نمدها و درپوش‌ها
• صدای غیرعادی هنگام کار
• لرزش بیش از حد
• دمای بدنه گیربکس
• وضعیت پیچ‌های اتصال و پایه‌ها
• سلامت کوپلینگ و شافت خروجی

ثبت نتایج این بازدیدها به واحد نگهداری و تعمیرات کمک می‌کند تا برنامه سرویس تجهیزات را به‌صورت دقیق مدیریت کند.

علائم خرابی گیربکس کرانویل SEW

در صورت مشاهده هر یک از علائم زیر، بهتر است گیربکس توسط کارشناسان بررسی شود:

• افزایش غیرعادی دمای گیربکس
• ایجاد صدای ساییدگی یا ضربه
• کاهش گشتاور خروجی
• نشتی روغن
• لرزش شدید
• تغییر رنگ یا آلودگی روغن
• سخت شدن چرخش شافت خروجی

بی‌توجهی به این علائم می‌تواند منجر به خرابی چرخ‌دنده‌ها، یاتاقان‌ها یا شافت‌ها و در نتیجه افزایش هزینه‌های تعمیر شود.
افزایش طول عمر گیربکس
رعایت چند نکته ساده می‌تواند عمر مفید گیربکس کرانویل SEW را به میزان قابل توجهی افزایش دهد:
- انتخاب صحیح گیربکس بر اساس شرایط کاری- نصب اصولی و هم‌محوری دقیق- استفاده از روغن مناسب- تعویض به‌موقع روانکار- جلوگیری از اضافه‌بار- بازدید و سرویس دوره‌ای- استفاده از قطعات و لوازم یدکی اصلی
نصب گیربکس کرانویل sew

راهنمای انتخاب گیربکس کرانویل SEW

انتخاب گیربکس کرانویل SEW تنها بر اساس توان موتور یا ابعاد دستگاه انجام نمی‌شود، بلکه پارامترهای متعددی مانند گشتاور مورد نیاز، نسبت تبدیل، نوع نصب، شرایط محیطی و نوع بار نیز باید بررسی شوند. انتخاب صحیح گیربکس باعث افزایش راندمان سیستم، کاهش استهلاک قطعات و جلوگیری از توقف‌های ناخواسته خط تولید خواهد شد.

انتخاب بر اساس گشتاور خروجی

اولین و مهم‌ترین پارامتر در انتخاب گیربکس، گشتاور خروجی مورد نیاز است. گشتاور باید متناسب با بار واقعی دستگاه انتخاب شود و علاوه بر بار نامی، بارهای لحظه‌ای و شوک‌های مکانیکی نیز در نظر گرفته شوند. اگر گشتاور انتخابی کمتر از نیاز واقعی باشد، احتمال آسیب به چرخ‌دنده‌ها، یاتاقان‌ها و شافت خروجی افزایش پیدا می‌کند.

در کاربردهایی مانند نوار نقاله، سنگ‌شکن، میکسر و تجهیزات انتقال مواد، معمولاً ضریب اطمینان بالاتری در انتخاب گشتاور لحاظ می‌شود تا گیربکس در شرایط کاری سخت نیز عملکرد مطمئنی داشته باشد.

انتخاب بر اساس نسبت تبدیل

نسبت تبدیل مشخص می‌کند که سرعت خروجی گیربکس چه مقدار نسبت به سرعت موتور کاهش پیدا کند. هرچه نسبت تبدیل بیشتر باشد، سرعت خروجی کمتر و گشتاور خروجی بیشتر خواهد بود. به همین دلیل انتخاب نسبت تبدیل باید بر اساس سرعت مورد نیاز دستگاه انجام شود.

در بسیاری از کاربردهای صنعتی، انتخاب نسبت تبدیل مناسب علاوه بر افزایش راندمان، باعث کاهش مصرف انرژی و افزایش طول عمر مجموعه انتقال قدرت می‌شود.

انتخاب بر اساس نوع نصب

خانواده گیربکس‌های کرانویل SEW در چندین نوع نصب تولید می‌شوند که هر کدام برای شرایط خاصی مناسب هستند.

• سری K برای نصب پایه‌دار روی شاسی یا فونداسیون
• سری KF برای نصب مستقیم به کمک فلنج
• سری KA برای نصب روی شافت توخالی
• سری KH برای انتقال گشتاورهای بالا با استفاده از شرینک دیسک

انتخاب نوع نصب باید بر اساس طراحی ماشین، فضای در دسترس و نحوه انتقال نیرو انجام شود تا علاوه بر سهولت نصب، تعمیر و نگهداری نیز ساده‌تر باشد.

انتخاب بر اساس شرایط محیطی

محیط کاری تأثیر مستقیمی بر عملکرد و طول عمر گیربکس دارد. در محیط‌هایی که دارای رطوبت بالا، گردوغبار، بخارات شیمیایی یا دمای زیاد هستند، باید نوع روانکار، جنس آب‌بندی‌ها و کلاس حفاظتی موتور به‌دقت انتخاب شود.

در صنایع غذایی، دارویی و شیمیایی نیز ممکن است نیاز به پوشش‌های مقاوم در برابر خوردگی یا تجهیزات با استانداردهای بهداشتی وجود داشته باشد.

انتخاب الکتروموتور مناسب

یکی از مزیت‌های گیربکس‌های SEW امکان کوپل مستقیم با الکتروموتورهای این شرکت است. انتخاب صحیح توان موتور، کلاس راندمان، ولتاژ، فرکانس و سرعت نامی، نقش مهمی در عملکرد مجموعه گیربکس و موتور دارد.

در پروژه‌هایی که نیاز به کنترل سرعت وجود دارد، می‌توان از اینورترهای SEW یا سایر درایوهای فرکانس متغیر استفاده کرد تا سرعت خروجی با دقت بیشتری کنترل شود.

چرا مشاوره قبل از خرید اهمیت دارد؟

در بسیاری از پروژه‌ها، انتخاب گیربکس تنها بر اساس کد یک مدل انجام نمی‌شود. عواملی مانند نوع بار، تعداد ساعات کارکرد، دفعات استارت و استاپ، شرایط محیطی و فضای نصب می‌توانند مدل نهایی را تغییر دهند. به همین دلیل توصیه می‌شود قبل از خرید، مشخصات فنی دستگاه و شرایط کاری توسط کارشناسان بررسی شود تا مناسب‌ترین مدل از سری K، KF، KA یا KH انتخاب شود. این کار علاوه بر افزایش طول عمر تجهیزات، از هزینه‌های ناشی از انتخاب نادرست نیز جلوگیری خواهد کرد.

سوالات متداول درباره گیربکس کرانویل SEW

1. گیربکس کرانویل SEW چیست؟

گیربکس کرانویل SEW نوعی گیربکس صنعتی با چرخ‌دنده‌های هلیکال و کرانویل (Bevel Helical) است که علاوه بر کاهش دور و افزایش گشتاور، جهت انتقال نیرو را ۹۰ درجه تغییر می‌دهد. این گیربکس‌ها به دلیل راندمان بالا، صدای کم و طول عمر زیاد در صنایع مختلف مورد استفاده قرار می‌گیرند.

2. تفاوت گیربکس هلیکال و کرانویل SEW چیست؟

مهم‌ترین تفاوت این دو خانواده در نحوه انتقال قدرت است. گیربکس هلیکال سری R نیرو را در امتداد یک محور منتقل می‌کند، در حالی که گیربکس کرانویل سری K خروجی را با زاویه ۹۰ درجه ارائه می‌دهد و برای فضاهایی که محدودیت نصب وجود دارد، گزینه مناسب‌تری است.

3. سری‌های مختلف گیربکس کرانویل SEW کدام‌اند؟

این خانواده شامل سری‌های K، KF، KA و KH است.
هر کدام برای نوع خاصی از نصب و کاربردهای صنعتی طراحی شده‌اند.

4. گیربکس کرانویل SEW در چه صنایعی استفاده می‌شود؟

این گیربکس‌ها در صنایع فولاد، معدن، سیمان، صنایع غذایی، دارویی، پتروشیمی، بسته‌بندی، نوار نقاله‌ها، ماشین‌آلات انتقال مواد، خطوط مونتاژ، جرثقیل‌ها و بسیاری از تجهیزات صنعتی کاربرد دارند.

5. راندمان گیربکس کرانویل SEW چقدر است؟

به دلیل استفاده از چرخ‌دنده‌های هلیکال و کرانویل با کیفیت بالا، راندمان این گیربکس‌ها در بسیاری از کاربردها تا حدود ۹۶ درصد می‌رسد که موجب کاهش مصرف انرژی و افزایش بهره‌وری سیستم می‌شود.

6. چگونه مدل مناسب گیربکس کرانویل را انتخاب کنیم؟

برای انتخاب مدل مناسب باید عواملی مانند توان موتور، گشتاور خروجی، نسبت تبدیل، سرعت خروجی، نوع نصب، شرایط محیطی و نوع بار بررسی شوند. انتخاب صحیح باعث افزایش عمر تجهیزات و کاهش هزینه‌های نگهداری خواهد شد.

7. آیا امکان نصب الکتروموتور روی گیربکس کرانویل SEW وجود دارد؟

بله. گیربکس‌های کرانویل SEW قابلیت کوپل مستقیم با انواع الکتروموتورهای SEW و بسیاری از موتورهای استاندارد IEC را دارند و می‌توان آن‌ها را به‌صورت گیربکس یا گیربکس‌موتور تهیه کرد.

8. چه عواملی بر قیمت گیربکس کرانویل SEW تأثیر می‌گذارند؟

مدل گیربکس، سایز، نسبت تبدیل، گشتاور خروجی، نوع نصب، تجهیزات جانبی، نوع الکتروموتور، نرخ ارز و موجودی بازار از مهم‌ترین عوامل مؤثر بر قیمت این محصولات هستند.

9. روغن مناسب گیربکس کرانویل SEW چیست؟

نوع روغن به سایز گیربکس، شرایط کاری و دمای محیط بستگی دارد. توصیه می‌شود همواره از روانکارهای مورد تأیید SEW یا روغن‌هایی با مشخصات فنی معادل استفاده شود و زمان تعویض روغن طبق دستورالعمل سازنده رعایت گردد.

10. چگونه عمر گیربکس کرانویل SEW را افزایش دهیم؟

نصب صحیح، هم‌محوری دقیق، استفاده از روغن مناسب، جلوگیری از اضافه‌بار، انجام سرویس‌های دوره‌ای و استفاده از قطعات یدکی اصلی، مهم‌ترین عوامل افزایش طول عمر این گیربکس‌ها هستند.

11. آیا قطعات یدکی گیربکس‌های SEW قابل تأمین هستند؟

بله. برای بسیاری از مدل‌های پرکاربرد، قطعاتی مانند بلبرینگ، کاسه‌نمد، شافت، چرخ‌دنده و سایر قطعات مصرفی قابل تأمین هستند. البته توصیه می‌شود از قطعات اصلی یا معادل باکیفیت استفاده شود تا عملکرد گیربکس حفظ شود.

12. تفاوت سری KA و KH چیست؟

هر دو مدل دارای شافت توخالی هستند، اما سری KH از سیستم Shrink Disc استفاده می‌کند که انتقال گشتاور بالاتری را بدون نیاز به خار فراهم می‌کند و برای کاربردهای سنگین مناسب‌تر است.

13. آیا گیربکس کرانویل SEW برای کارکرد ۲۴ ساعته مناسب است؟

بله. در صورت انتخاب صحیح مدل، نصب اصولی و انجام سرویس‌های دوره‌ای، این گیربکس‌ها برای کارکرد مداوم در خطوط تولید و صنایع سنگین طراحی شده‌اند.

14. آیا امکان سفارش نسبت تبدیل یا نوع نصب سفارشی وجود دارد؟

بله. شرکت SEW بسیاری از گیربکس‌های خود را با نسبت‌های تبدیل مختلف، انواع فلنج، شافت، بازوی گشتاور و تجهیزات جانبی متناسب با نیاز پروژه عرضه می‌کند.

15. برای خرید گیربکس کرانویل SEW چه اطلاعاتی باید ارائه شود؟

برای انتخاب دقیق، بهتر است اطلاعاتی مانند توان موتور، دور ورودی، دور خروجی مورد نیاز، گشتاور، نوع بار، شرایط محیطی، نحوه نصب و ساعات کارکرد دستگاه در اختیار کارشناسان فروش قرار گیرد تا مناسب‌ترین مدل پیشنهاد شود.
